ข้อกำหนดหลักในการติดตั้งถังน้ำมันเครื่องปั่นไฟ

ถังน้ำมันเครื่องปั่นไฟ เป็นส่วนสำคัญของระบบไฟฟ้าสำรอง เพราะต่อให้เลือกเครื่องกำเนิดไฟฟ้าที่มีกำลังเหมาะสมเพียงใด หากระบบเก็บและจ่ายน้ำมันถูกออกแบบหรือติดตั้งไม่เหมาะสม ก็อาจทำให้เครื่องไม่สามารถทำงานต่อเนื่องในช่วงไฟฟ้าดับได้ ปัญหาที่พบไม่ได้มีเพียงน้ำมันไม่พอ แต่ยังรวมถึงการรั่วซึม การปนเปื้อน ระบบท่อจ่ายน้ำมันผิดพลาด ความเสี่ยงด้านอัคคีภัย และข้อจำกัดในการเข้าตรวจสอบหรือบำรุงรักษา

สำหรับโรงงาน อาคารสำนักงาน โรงพยาบาล Data Center คลังสินค้า โรงแรม และสถานประกอบการที่จำเป็นต้องมีไฟฟ้าสำรอง การวางแผนติดตั้งถังจึงควรเกิดขึ้นพร้อมกับการออกแบบระบบ Generator ไม่ใช่นำถังมาตั้งเพิ่มภายหลังโดยพิจารณาเพียงว่ามีพื้นที่ว่างตรงไหน

ฝ่ายจัดซื้อ ผู้บริหาร และทีมวิศวกรรมควรพิจารณาทั้งความจุ ตำแหน่งติดตั้ง ระบบท่อ การป้องกันน้ำมันรั่ว การระบายอากาศ ระบบดับเพลิง ตลอดจนกฎหมายหรือมาตรฐานที่เกี่ยวข้อง เพื่อให้ระบบสามารถใช้งานได้อย่างต่อเนื่องและปลอดภัยตลอดอายุโครงการ

1. ก่อนติดตั้งถังน้ำมันเครื่องปั่นไฟ ต้องตรวจสอบข้อกำหนดอะไรบ้าง

สิ่งแรกที่ควรทำก่อนเลือกหรือสั่งผลิต ถังน้ำมันเครื่องปั่นไฟ คือการระบุรูปแบบการใช้งานให้ชัด เพราะข้อกำหนดของถังสำหรับเครื่องกำเนิดไฟฟ้าสำรองฉุกเฉินอาจแตกต่างจากถังเก็บน้ำมันหลักที่ใช้เป็นคลังเชื้อเพลิงของสถานประกอบการ

ข้อมูลพื้นฐานที่ควรมีอย่างน้อยประกอบด้วย

• ชนิดของน้ำมันที่จัดเก็บ

• ความจุของถัง

• จำนวนเครื่องกำเนิดไฟฟ้าที่ต้องจ่ายน้ำมัน

• อัตราการใช้น้ำมันของ Generator

• จำนวนชั่วโมงสำรองที่ต้องการ

• ตำแหน่งติดตั้งภายในหรือภายนอกอาคาร

• รูปแบบถัง เช่น Day Tank, Base Tank หรือถังเก็บน้ำมันหลัก

• ระบบท่อส่งน้ำมันระหว่างถังกับเครื่อง

• จุดรับและเติมน้ำมันจากรถขนส่ง

• ระบบรองรับกรณีน้ำมันรั่วหรือหกล้น

• ข้อกำหนดด้านอัคคีภัยและระบบไฟฟ้าของพื้นที่

ปัจจุบันกฎกระทรวงสถานที่เก็บรักษาน้ำมัน พ.ศ. 2567 มีข้อยกเว้นบางกรณีสำหรับถังเก็บน้ำมันขนาดไม่เกิน 2,500 ลิตรต่อเครื่องกำเนิดไฟฟ้าสำรองฉุกเฉินหนึ่งเครื่อง หากติดตั้งเป็นส่วนหนึ่งของเครื่องกำเนิดไฟฟ้าสำรองฉุกเฉินตามมาตรฐานที่เกี่ยวข้องของวิศวกรรมสถานแห่งประเทศไทยฯ

อย่างไรก็ตาม การได้รับข้อยกเว้นดังกล่าวไม่ได้หมายความว่าสามารถติดตั้งถังโดยไม่มีหลักเกณฑ์ด้านวิศวกรรมและความปลอดภัย การติดตั้งยังควรเป็นไปตามมาตรฐานการออกแบบเครื่องกำเนิดไฟฟ้า ข้อกำหนดของอาคาร ข้อกำหนดด้านอัคคีภัย และข้อกำหนดอื่นที่เกี่ยวข้องกับสถานประกอบการนั้น ๆ

หากเป็นถังขนาดใหญ่ ถังเก็บน้ำมันหลัก หรือระบบเก็บน้ำมันที่อยู่นอกเงื่อนไขดังกล่าว ควรตรวจสอบกับวิศวกรผู้ออกแบบและหน่วยงานที่กำกับดูแลก่อนดำเนินการ เพราะข้อกำหนดจะแตกต่างกันตามปริมาณ ชนิดน้ำมัน และรูปแบบของสถานที่

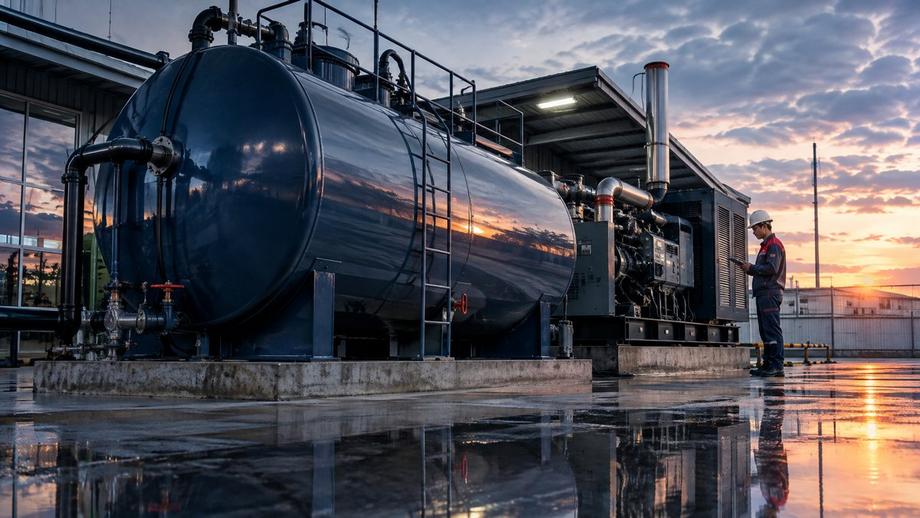

2. ตำแหน่งติดตั้งถังน้ำมันเครื่องปั่นไฟต้องวางแผนตั้งแต่ต้น

ตำแหน่งติดตั้งเป็นหนึ่งในปัจจัยสำคัญที่สุด แต่กลับเป็นจุดที่หลายโครงการแก้ไขภายหลังบ่อยครั้ง

ตำแหน่งที่ดีไม่ควรพิจารณาเพียงว่า “วางถังลงได้” แต่ต้องสามารถเติมน้ำมัน ตรวจสอบ ซ่อมบำรุง และรับมือเหตุฉุกเฉินได้ด้วย

ต้องมีพื้นที่เข้าถึงสำหรับตรวจสอบ

ควรมีพื้นที่ให้เจ้าหน้าที่สามารถเดินตรวจสอบรอบถังหรือเข้าถึงจุดสำคัญ เช่น

• ฝาเปิดตรวจสอบ

• วาล์ว

• จุดเติมน้ำมัน

• จุดระบาย

• มิเตอร์วัดระดับ

• ข้อต่อระบบท่อ

• Sensor และอุปกรณ์แจ้งเตือน

หากวางถังชิดผนังหรืออุปกรณ์อื่นมากเกินไป แม้ช่วงเริ่มต้นอาจไม่มีปัญหา แต่เมื่อเกิดการรั่วหรือจำเป็นต้องเปลี่ยนวาล์ว การซ่อมบำรุงจะทำได้ยากและอาจต้องรื้อระบบเพิ่มเติม

ต้องหลีกเลี่ยงความร้อนและแหล่งจุดติดไฟ

จุดติดตั้งควรพิจารณาความสัมพันธ์กับเครื่องกำเนิดไฟฟ้า ท่อไอเสีย ตู้ไฟ อุปกรณ์ที่มีอุณหภูมิสูง และแหล่งที่อาจเกิดประกายไฟ

โดยเฉพาะห้อง Generator ที่มีพื้นที่จำกัด การจัดตำแหน่งถังโดยไม่ประเมินการกระจายความร้อนและระบบระบายอากาศ อาจเพิ่มความเสี่ยงโดยไม่จำเป็น

ต้องไม่กีดขวางเส้นทางทำงาน

ตำแหน่งถังไม่ควรขวางเส้นทางหนีไฟ ทางซ่อมบำรุง ทางเข้าห้องเครื่อง หรือบริเวณที่รถและอุปกรณ์ขนย้ายมีโอกาสกระแทกถังและระบบท่อ

โครงการที่มีรถ Forklift รถขนส่ง หรือรถเติมน้ำมันผ่านใกล้บริเวณดังกล่าว อาจต้องพิจารณาระบบป้องกันการชนเพิ่มเติมด้วย

3. ฐานรองรับถังต้องแข็งแรงและเหมาะกับน้ำหนักเมื่อบรรจุเต็ม

อีกข้อที่ไม่ควรมองข้ามคือฐานรับน้ำหนัก เพราะน้ำหนักของระบบไม่ได้มีเพียงตัวถัง แต่ต้องคิดรวมถึงน้ำมันเมื่อเติมเต็มด้วย

ก่อนติดตั้งควรประเมินว่าโครงสร้างพื้นสามารถรองรับน้ำหนักได้หรือไม่ โดยเฉพาะถังที่ตั้งบนชั้นอาคาร พื้นยกระดับ หรือบริเวณที่ไม่ได้ถูกออกแบบมาเพื่อรับน้ำหนักดังกล่าวตั้งแต่ต้น

ฐานควรมีลักษณะมั่นคง ระดับเหมาะสม และไม่เกิดการทรุดตัวง่าย เพราะการทรุดเพียงบางด้านอาจทำให้แนวท่อและข้อต่อเกิดความเค้นตามมา

หากติดตั้งภายนอกอาคารควรพิจารณาเพิ่มเติมเรื่อง

• น้ำฝนและน้ำท่วม

• การระบายน้ำรอบฐาน

• การกัดกร่อน

• แสงแดด

• ความชื้น

• การทรุดตัวของดิน

• ความเสี่ยงจากการชน

ทีมวิศวกรรมควรตรวจสอบทั้งน้ำหนักใช้งานจริงและสภาพโครงสร้าง ไม่ควรประเมินจากน้ำหนักถังเปล่าเพียงอย่างเดียว

4. ระบบป้องกันน้ำมันรั่วของถังน้ำมันเครื่องปั่นไฟเป็นเรื่องสำคัญ

น้ำมันรั่วเพียงเล็กน้อยในช่วงแรกอาจพัฒนาเป็นปัญหาด้านความปลอดภัย สิ่งแวดล้อม และการทำงานของระบบ Generator ได้ในภายหลัง

ดังนั้น ถังน้ำมันเครื่องปั่นไฟ ควรมีแนวทางรับมือกรณีน้ำมันรั่ว หกล้น หรือข้อต่อเสียหายอย่างเหมาะสมกับขนาดและตำแหน่งของระบบ

อุปกรณ์หรือแนวทางที่มักพิจารณา ได้แก่

• ถาดหรือพื้นที่รองรับน้ำมัน

• Secondary Containment

• ระบบตรวจจับการรั่ว

• High Level Alarm

• Overflow Protection

• Shut-off Valve

• จุดระบายน้ำหรือของเหลวที่ควบคุมได้

• ระบบแจ้งเตือนระดับน้ำมันผิดปกติ

อย่างไรก็ตาม ไม่ควรกำหนดขนาดหรือความจุของระบบรองรับการรั่วด้วยสูตรเดียวในทุกโครงการ เพราะข้อกำหนดอาจขึ้นอยู่กับประเภทถัง ปริมาตรน้ำมัน และกฎหมายที่ใช้กับสถานที่นั้น

สำหรับถังเก็บน้ำมันขนาดใหญ่หรือสถานที่เก็บรักษาน้ำมันที่เข้าข่ายกฎหมายเฉพาะ ควรตรวจแบบกับวิศวกรและข้อกำหนดของกรมธุรกิจพลังงานโดยตรงก่อนก่อสร้าง

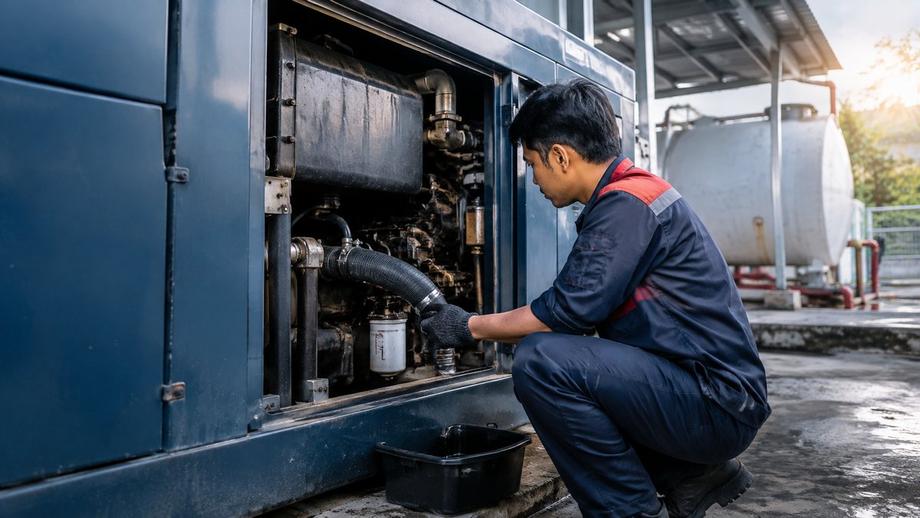

5. ระบบท่อน้ำมันต้องออกแบบให้สัมพันธ์กับ Generator

หลายครั้งปัญหาที่เกิดขึ้นไม่ได้มาจากตัวถัง แต่เกิดจากระบบส่งน้ำมันระหว่างถังกับเครื่องกำเนิดไฟฟ้า

ระบบท่อควรออกแบบตามอัตราการไหล ระยะทาง ระดับความสูง และข้อกำหนดของผู้ผลิต Generator เพื่อให้เครื่องได้รับน้ำมันอย่างต่อเนื่อง

สิ่งที่ควรพิจารณา ได้แก่

ขนาดท่อ

ท่อเล็กเกินไปอาจทำให้การจ่ายน้ำมันไม่เพียงพอ ขณะที่ท่อใหญ่โดยไม่มีความจำเป็นอาจทำให้ต้นทุนระบบเพิ่มขึ้น

จึงควรคำนวณจาก Fuel Consumption และลักษณะระบบจริงมากกว่าการเลือกจากขนาด Generator เพียงอย่างเดียว

แนวเดินท่อ

ควรลดจำนวนข้อต่อหรือจุดที่อาจเกิดการรั่วโดยไม่จำเป็น และต้องสามารถเข้าถึงเพื่อตรวจสอบภายหลังได้

การซ่อนระบบทั้งหมดเพราะต้องการความเรียบร้อย แต่ไม่สามารถเปิดตรวจสอบได้ อาจทำให้การหาตำแหน่งรั่วทำได้ยากเมื่อใช้งานจริง

วาล์วและอุปกรณ์ควบคุม

ควรมีอุปกรณ์สำหรับปิดระบบในจุดที่เหมาะสม เพื่อให้สามารถแยกส่วนและหยุดการไหลได้เมื่อเกิดเหตุผิดปกติ

วัสดุของวาล์ว ซีล ข้อต่อ และระบบท่อต้องเหมาะกับน้ำมันที่ใช้งาน และควรเลือกตามข้อกำหนดของผู้ออกแบบหรือผู้ผลิตระบบ

การทดสอบก่อนใช้งาน

หลังเดินระบบเสร็จควรมีการตรวจสอบการรั่วและทดสอบระบบก่อนใช้งานจริง รวมถึงตรวจซ้ำหลังจาก Generator ทำงานในช่วงแรก เพราะการสั่นสะเทือนอาจทำให้ข้อต่อที่ดูปกติในตอนติดตั้งเกิดการคลายตัวได้

6. การเติมน้ำมันและระบบระบายอากาศต้องคิดพร้อมกับตัวถัง

อีกจุดหนึ่งที่มักถูกลืมในขั้นออกแบบคือ “รถจะเติมน้ำมันอย่างไร”

จุดเติมควรสามารถเข้าถึงได้โดยไม่ต้องลากสายผ่านพื้นที่เสี่ยงหรือขวางการปฏิบัติงาน

ก่อนกำหนดตำแหน่งควรดูว่า

รถส่งน้ำมันสามารถเข้าใกล้บริเวณได้หรือไม่ สายเติมต้องผ่านพื้นที่ใด มีความเสี่ยงจากรถหรืออุปกรณ์อื่นหรือไม่ และผู้ปฏิบัติงานสามารถมองเห็นหรือควบคุมการเติมได้ตลอดกระบวนการหรือไม่

ควรมีระบบตรวจระดับน้ำมันเพื่อป้องกันการเติมเกิน รวมถึงกำหนดขั้นตอนการรับน้ำมันให้ชัดเจนว่าใครเป็นผู้ตรวจระดับ ใครอนุญาตให้เติม และใครตรวจรับหลังจากดำเนินการเสร็จ

ระบบ Vent หรือระบบระบายของถังก็มีความสำคัญ เพราะระดับน้ำมันที่เปลี่ยนไปจะทำให้อากาศภายในถังต้องสามารถเข้าและออกได้อย่างเหมาะสม

จุดระบายไม่ควรถูกจัดวางในบริเวณที่ไอเชื้อเพลิงอาจสะสม หรืออยู่ใกล้จุดที่มีแหล่งความร้อนหรือประกายไฟ

7. ระบบดับเพลิงและความปลอดภัยต้องพิจารณาตามขนาดของระบบ

ไม่ควรใช้ข้อกำหนดด้านอัคคีภัยแบบเดียวกับถังทุกขนาด

สำหรับ ถังน้ำมันเครื่องปั่นไฟ ขนาดเล็กที่ติดตั้งเป็นส่วนหนึ่งของ Generator ข้อกำหนดอาจแตกต่างจากสถานที่เก็บรักษาน้ำมันขนาดใหญ่โดยสิ้นเชิง

กรณีที่ระบบเข้าข่ายสถานที่เก็บรักษาน้ำมันตามกฎหมาย อาจมีข้อกำหนดเพิ่มเติมด้านระบบดับเพลิง ระบบน้ำหล่อเย็น ระบบโฟม หรือมาตรการอื่นตามประเภทและขนาดของถัง

ดังนั้นก่อนสั่งซื้อหรืออนุมัติแบบ ฝ่ายจัดซื้อไม่ควรพิจารณาเฉพาะใบเสนอราคาถัง แต่ควรให้ทีมวิศวกรรมตรวจว่าเมื่อรวมงานระบบป้องกันอัคคีภัย ฐาน ระบบท่อ และระบบควบคุมแล้ว มีค่าใช้จ่ายเพิ่มเติมอีกเท่าใด

วิธีนี้ทำให้สามารถเปรียบเทียบ Total Installed Cost ได้แม่นยำกว่าเปรียบเทียบเฉพาะราคาถัง

8. ข้อกำหนดด้านกฎหมายของถังน้ำมันเครื่องปั่นไฟที่ควรตรวจสอบ

กฎหมายเกี่ยวกับการเก็บรักษาน้ำมันในประเทศไทยมีรายละเอียดตามปริมาณ ชนิดน้ำมัน ลักษณะถัง และประเภทสถานที่

จึงไม่ควรสรุปเพียงว่า “มีถังไม่เกินจำนวนหนึ่งจึงไม่ต้องขออนุญาต” โดยไม่ดูรูปแบบการติดตั้งประกอบ

โดยเฉพาะกรณีที่มีถังน้ำมันหลายใบ มี Main Tank จ่ายไปยังหลาย Generator หรือเก็บน้ำมันในปริมาณมากเพื่อสำรองระยะยาว ควรให้ผู้เชี่ยวชาญตรวจว่าระบบเข้าข่ายสถานที่เก็บรักษาน้ำมันลักษณะใด และมีหน้าที่แจ้ง ขออนุญาต ตรวจสอบ หรือดำเนินการตามกฎหมายอย่างไร

สถานประกอบการประเภทโรงงานอาจมีข้อกำหนดเพิ่มเติมจากกฎหมายโรงงาน ระบบป้องกันอัคคีภัย ระบบไฟฟ้า และมาตรฐานความปลอดภัยของโรงงานด้วย

ดังนั้นในขั้นออกแบบควรตรวจอย่างน้อย 3 ส่วน ได้แก่

1. กฎหมายควบคุมน้ำมันเชื้อเพลิงและข้อกำหนดกรมธุรกิจพลังงาน

2. ข้อกำหนดด้านอาคารและระบบป้องกันอัคคีภัย

3. มาตรฐานทางวิศวกรรมและข้อกำหนดของผู้ผลิต Generator

หากเป็นโครงการโรงงาน Data Center โรงพยาบาล หรืออาคารที่ระบบไฟสำรองมีความสำคัญสูง ควรให้วิศวกรที่เกี่ยวข้องตรวจสอบแบบก่อนดำเนินการจริง

9. Checklist ก่อนอนุมัติติดตั้งถังน้ำมันเครื่องปั่นไฟ

ก่อนอนุมัติแบบหรือสั่งซื้อ ฝ่ายจัดซื้อและทีมวิศวกรรมสามารถใช้รายการต่อไปนี้ตรวจสอบเบื้องต้น

• ทราบอัตราการใช้น้ำมันของ Generator แล้ว

• กำหนดจำนวนชั่วโมงสำรองที่ต้องการแล้ว

• คำนวณความจุใช้งานจริงของถังแล้ว

• ทราบว่าถังเป็น Base Tank, Day Tank หรือ Main Tank

• ตรวจสอบน้ำหนักถังเมื่อเติมเต็มแล้ว

• ฐานรับน้ำหนักเพียงพอ

• มีพื้นที่เข้าตรวจสอบและซ่อมบำรุง

• จุดติดตั้งไม่ขวางทางหนีไฟ

• มีมาตรการป้องกันรถหรืออุปกรณ์กระแทก

• มีระบบป้องกันน้ำมันหกล้น

• มีแนวทางรองรับกรณีน้ำมันรั่ว

• มีระบบวัดระดับน้ำมัน

• แนวท่อได้รับการออกแบบตามอัตราการไหล

• มีวาล์วตัดระบบในตำแหน่งเหมาะสม

• มีระบบระบายอากาศของถัง

• จุดเติมน้ำมันเข้าถึงได้ง่าย

• รถส่งน้ำมันสามารถเข้าปฏิบัติงานได้

• มีการทดสอบการรั่วก่อนใช้งาน

• ตรวจสอบข้อกำหนดด้านอัคคีภัยแล้ว

• ตรวจสอบกฎหมายและมาตรฐานที่เกี่ยวข้องแล้ว

Checklist ชุดนี้ช่วยให้การประชุมระหว่างเจ้าของโครงการ ฝ่ายจัดซื้อ ผู้รับเหมา และวิศวกรคุยกันบนข้อมูลชุดเดียวกัน และลดโอกาสเกิดงานเพิ่มภายหลัง

ถังที่ดีต้องออกแบบให้เข้ากับระบบทั้งหมด ไม่ใช่ดูแค่จำนวนลิตร

การติดตั้ง ถังน้ำมันเครื่องปั่นไฟ ที่เหมาะสมต้องมองทั้งระบบ ตั้งแต่ปริมาณสำรอง ตำแหน่งติดตั้ง ฐานรองรับ ระบบท่อ จุดเติม การระบายอากาศ การป้องกันน้ำมันรั่ว ระบบดับเพลิง ไปจนถึงข้อกำหนดทางกฎหมาย เพราะถังน้ำมันไม่ใช่อุปกรณ์ที่ควรเลือกแยกออกจาก Generator และระบบไฟฟ้าสำรอง
